Мембрана компрессора Denyo 06030-47212 = Ingersoll Rand 35592534: как один узел объединяет разные бренды (или история одной шляпы)
В сервисе дизельных винтовых компрессоров часто встречается ситуация, когда одна и та же деталь имеет разные номера у разных производителей техники.

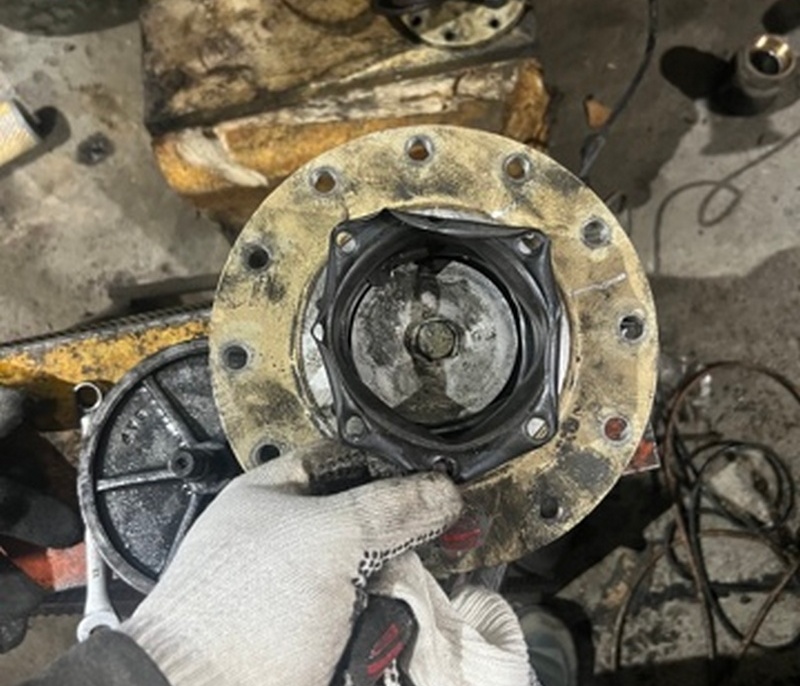

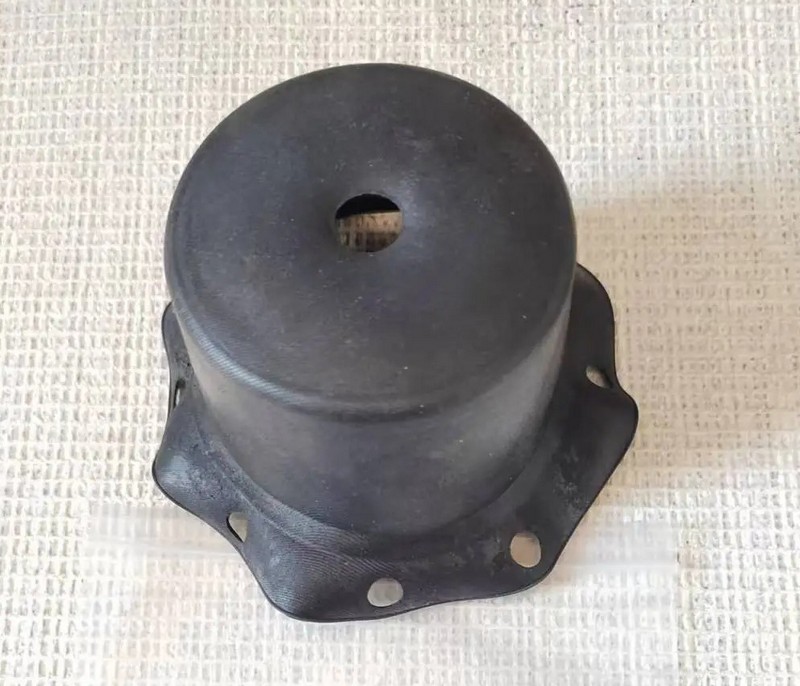

Где стоит эта мембрана-шляпа, как выглядит (реально как шляпа) и узел Intake Valve целиком
Мембрана работает в узле Intake Valve (всасывающий клапан) или Capacity Regulator — регуляторе производительности винтового компрессора.
При изменении давления в системе мембрана воздействует на механизм клапана и переводит компрессор между режимами:
- нагрузка
- разгрузка
Мембрана является частью узла Intake Valve Assembly. Этот узел управляет подачей воздуха в винтовой блок компрессора.

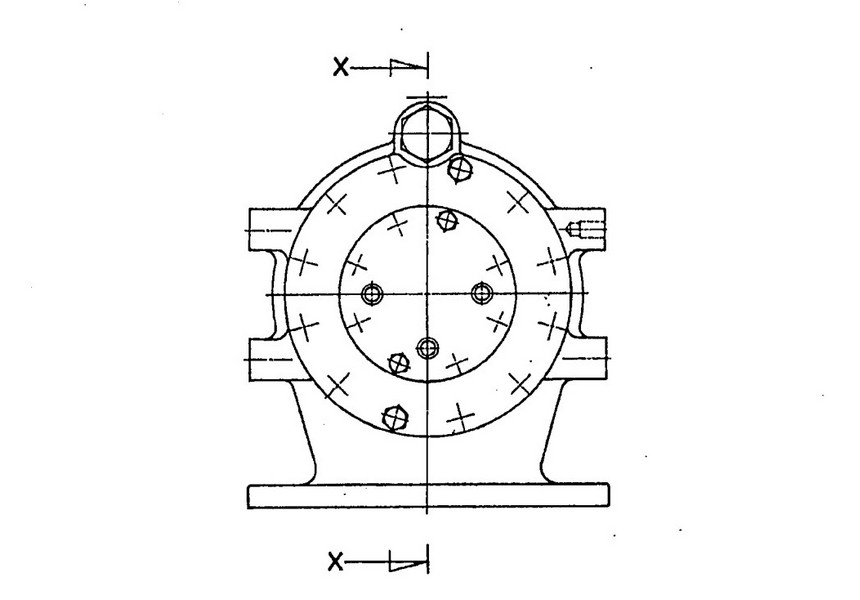

Ниже показан пример реального узла Intake Valve.
Мембрана устанавливается в узле Intake Valve, который регулирует подачу воздуха в винтовой блок компрессора.
Таблица взаимозаменяемости и ссылки на карточки
Ниже — удобная таблица «что чем заменяется». Ссылки ведут на карточки в каталоге: кликайте по номеру.
| Номер | Бренд | Описание | Комментарий |
|---|---|---|---|
| HMP26166 | HOMOPARTS | Мембрана регулятора (сервисный аналог) | Аналог. Aftermarket |
| 06030-47212 | Denyo | Diaphragm (позиция 13) | Оригинал |
| 35592534 | Ingersoll Rand | Intake Valve Diaphragm Cup | Оригинал |
Связь между Denyo и Ingersoll Rand

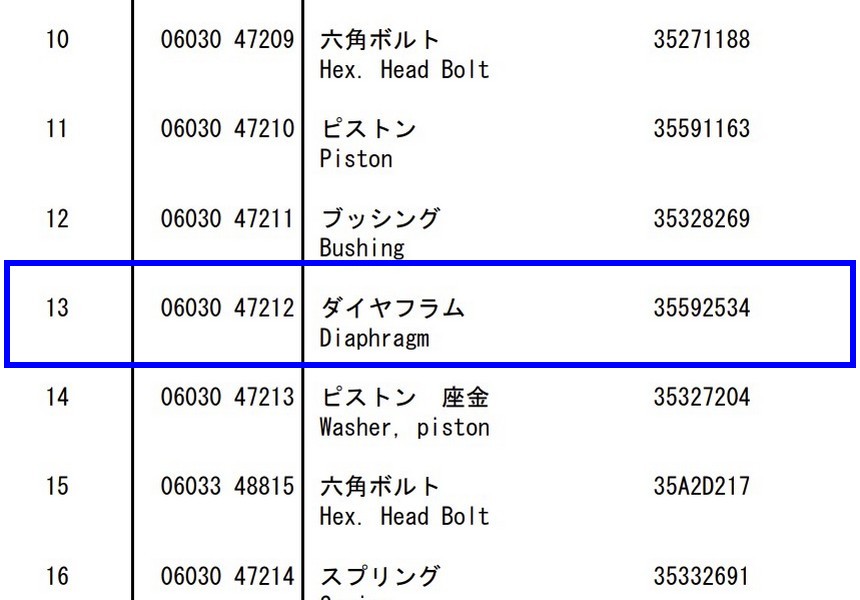

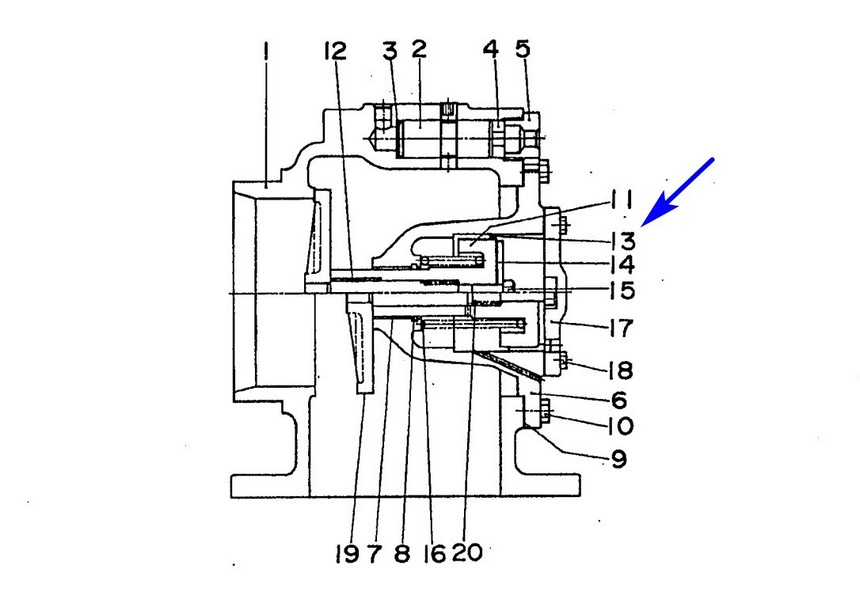

В целом это не секрет: DIS означает Diesel Ingersoll Screw. В каталоге запчастей компрессора Denyo DIS-200VPS в узле регулятора производительности на схеме указана позиция 13 — Diaphragm.
А в таблице рядом с оригинальным номером указан и номер 35592534 — это номер детали Ingersoll Rand.
Номера, которые можно найти прямо на самом клапане

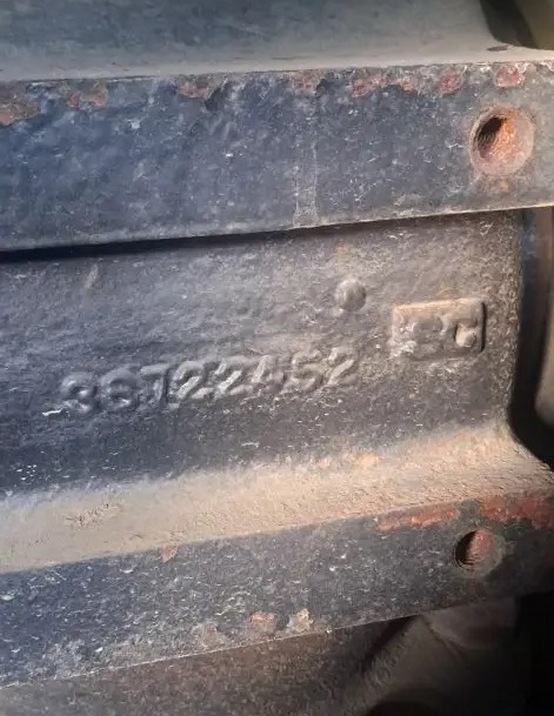

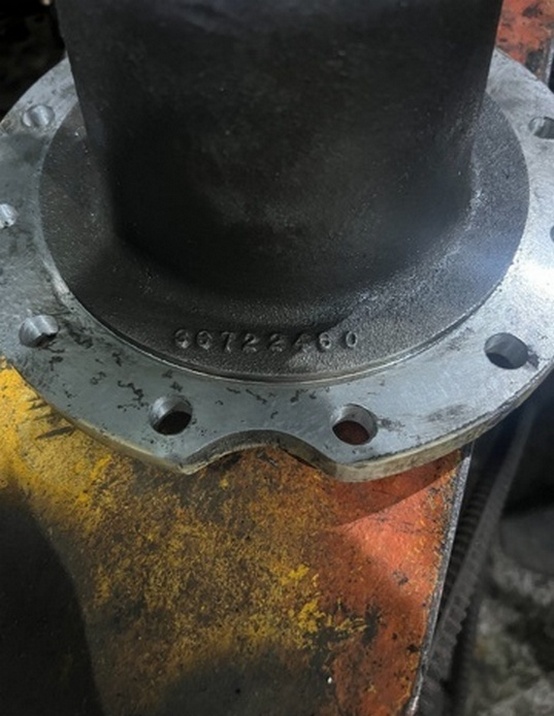

На корпусе узла Intake Valve часто можно увидеть литейные номера.
| Номер | Что это |
|---|---|
| 36722452 | корпус Intake Valve (casting number) |
| 36722460 | корпус камеры мембраны |
| 35592534 | мембрана Ingersoll Rand |
| 06030-47212 | каталожный номер Denyo |
| HMP26166 | аналог HOMOPARTS |

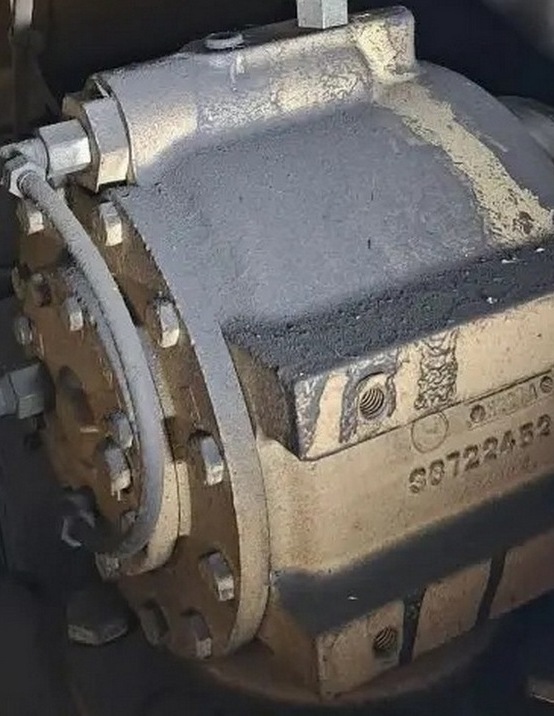

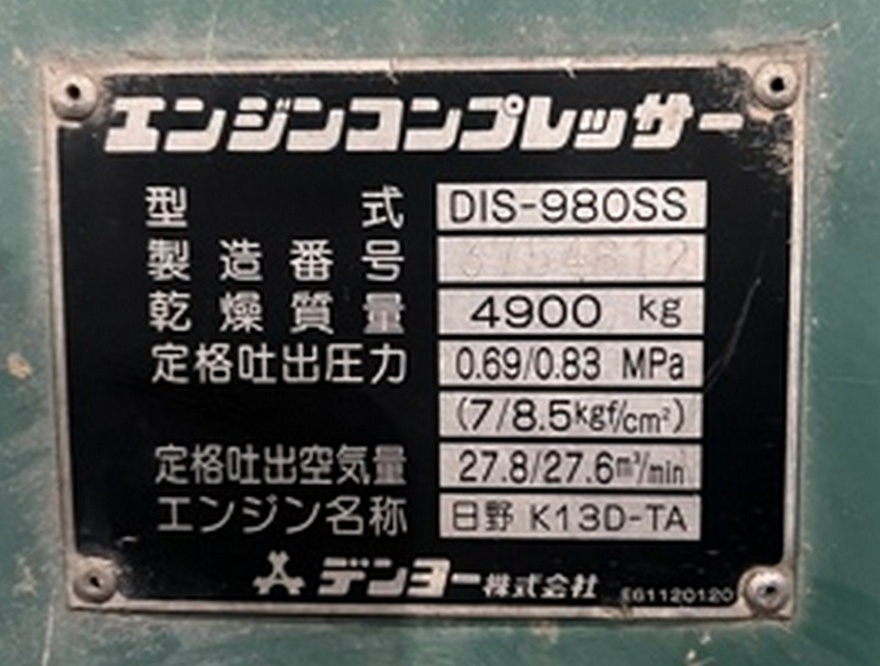

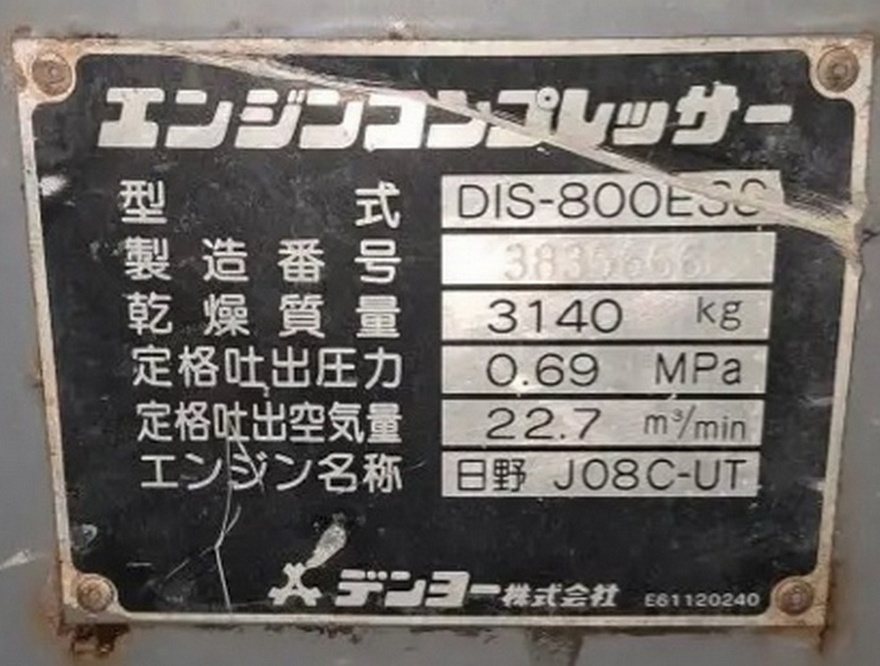

Фотографии узла Intake Valve на компрессорах Denyo DIS-800ESS и DIS-980SS
Компрессоры, где используется эта мембрана
Denyo
- DIS-200VPS
- DIS-600EHS
- DIS-685ESS
- DIS-775
- DIS-800
- DIS-980
Ingersoll Rand
- XP375
- XP425
- XP750
- XP825
- XP900
- VHP700
- VHP750
- XP1000
- XP1060
Ingersoll Rand
- P185
- P215
- P250
- P300
- P375
- P425
- P600
Doosan Portable Power / DEVELON
- HP375
- HP450
- XP750
- XP825
- XP900
- HP675
- HP750
- HP915
- MHP825
- P1050
История брендов: Ingersoll Rand → Doosan → DEVELON
После этой сделки компрессоры, ранее выпускавшиеся под брендом Ingersoll Rand Portable Power, стали производиться под брендом Doosan Portable Power.
Позднее компания провела глобальный ребрендинг строительной техники, и бренд Doosan Construction Equipment был переименован в DEVELON.
При этом конструкция многих узлов, включая Intake Valve, сохранилась и используется на компрессорах разных производителей.
Интересный факт: в 2007 году компания Doosan Infracore приобрела у концерна Ingersoll Rand сразу два крупных подразделения:
- Bobcat — строительная техника
- Portable Power — мобильные компрессоры, генераторы и осветительные установки
Чем эти номера могут помочь и зачем мы о них пишем здесь?
Часто у б/у компрессоров нет каталогов запчастей.
Поэтому поиск запчастей обычно выполняется по номерам, которые выбиты на корпусе детали:
- 36722452
- 36722460
- 35592534
- 06030-47212
Если эти номера указаны в статье и карточках запчастей, их намного проще найти через поисковые системы.
Вывод
Несмотря на разные бренды техники, компрессоры Denyo, Ingersoll Rand и Doosan используют один и тот же принцип регулирования производительности.
Мембрана 06030-47212 / 35592534 является частью этого универсального узла Intake Valve.
Для ремонта компрессоров также доступен аналог под нашим брендом HOMOPARTS — HMP26166.
