Потенциометры Lincoln Electric серии T10812: маленькая деталь, которая управляет сварочным аппаратом
В сварочном оборудовании Lincoln Electric есть небольшой, но очень важный элемент управления — потенциометр серии T10812. Именно он отвечает за плавную регулировку сварочного тока, напряжения или скорости подачи проволоки.
В сервисной практике эти номера часто встречаются вместе, поскольку они относятся к разным ревизиям одного и того же узла управления.

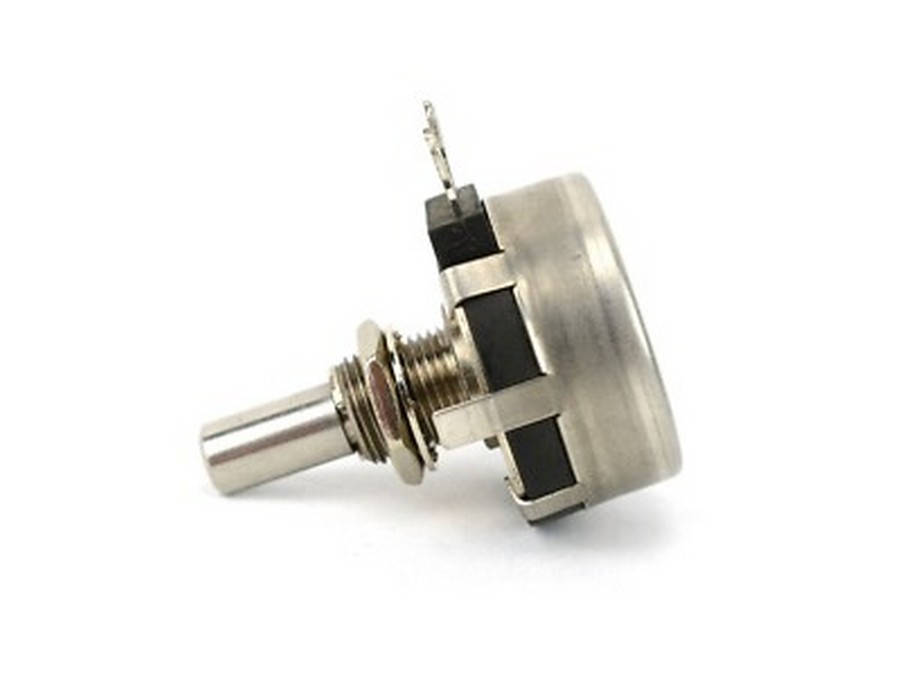

Как выглядит потенциометр серии T10812

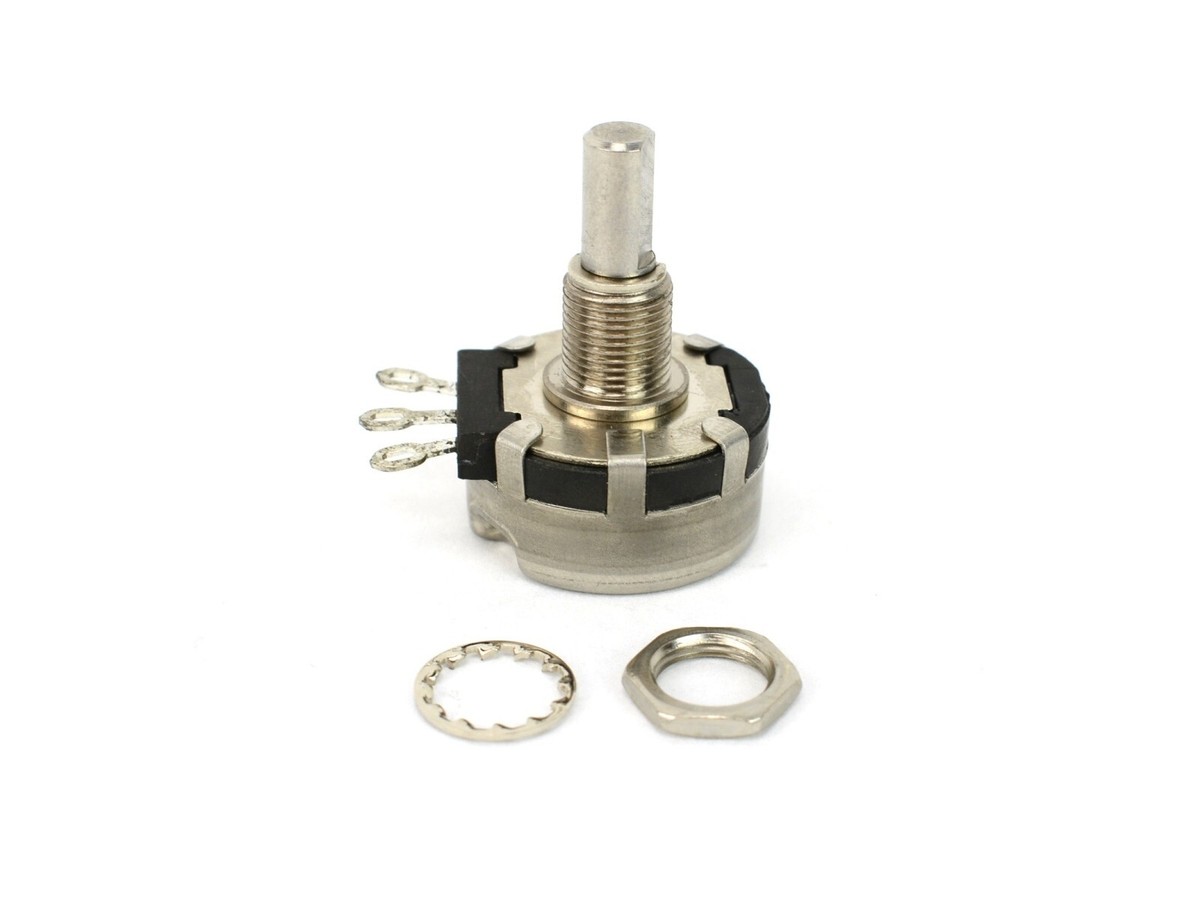

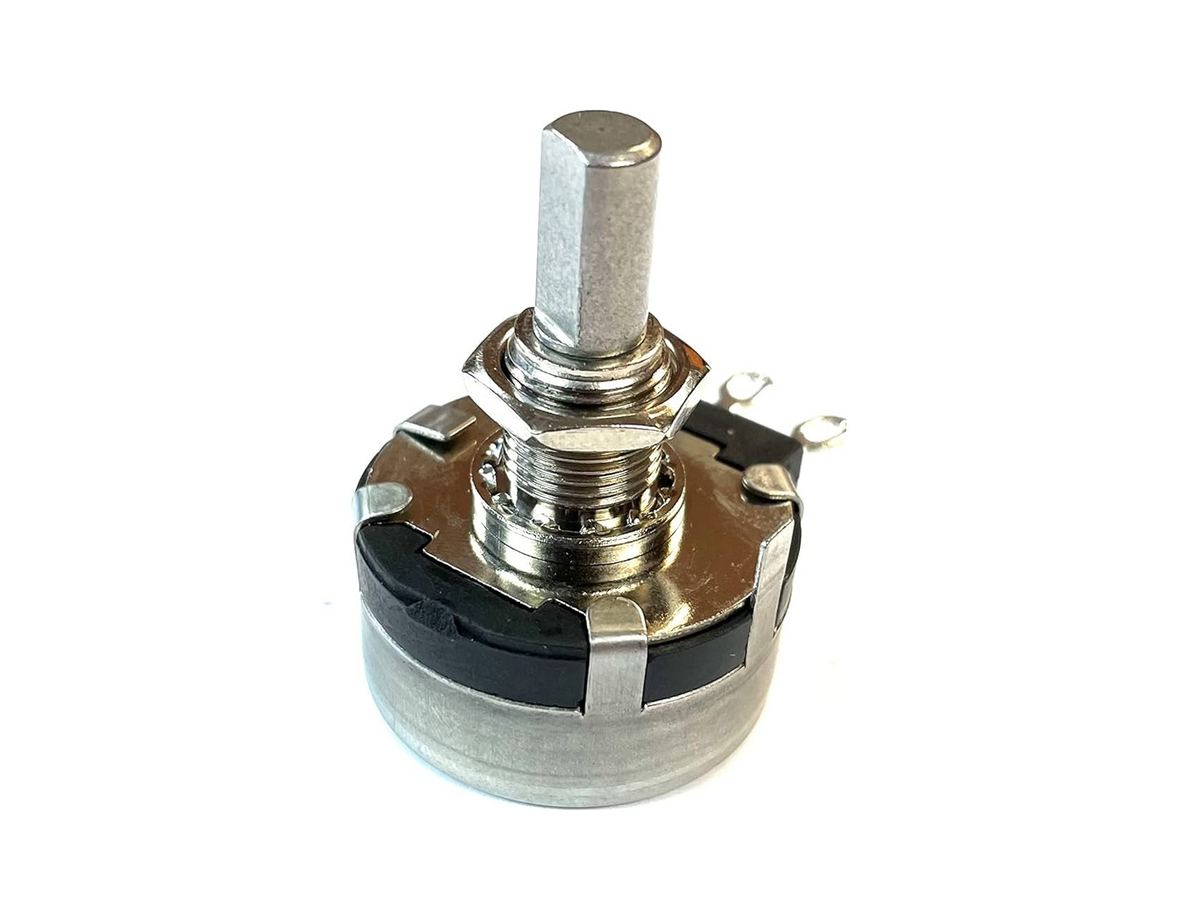

Конструктивно это компактный потенциометр с валом под ручку регулировки, резьбовой втулкой для крепления к панели и тремя выводами.
Потенциометры серии T10812 используются в панелях управления и дистанционных пультах сварочного оборудования Lincoln Electric.
Как работает этот потенциометр
Потенциометр изменяет сопротивление в цепи управления. Электроника сварочного аппарата считывает это значение и изменяет параметры сварки.
- сварочный ток
- напряжение дуги
- скорость подачи проволоки
Обычно диапазон регулировки составляет 0–10 kΩ.
Примеры сварочных аппаратов Lincoln Electric
Lincoln Electric
- DC-400
- CV-300
- CV-400
- Invertec V350 Pro
Механизмы подачи проволоки

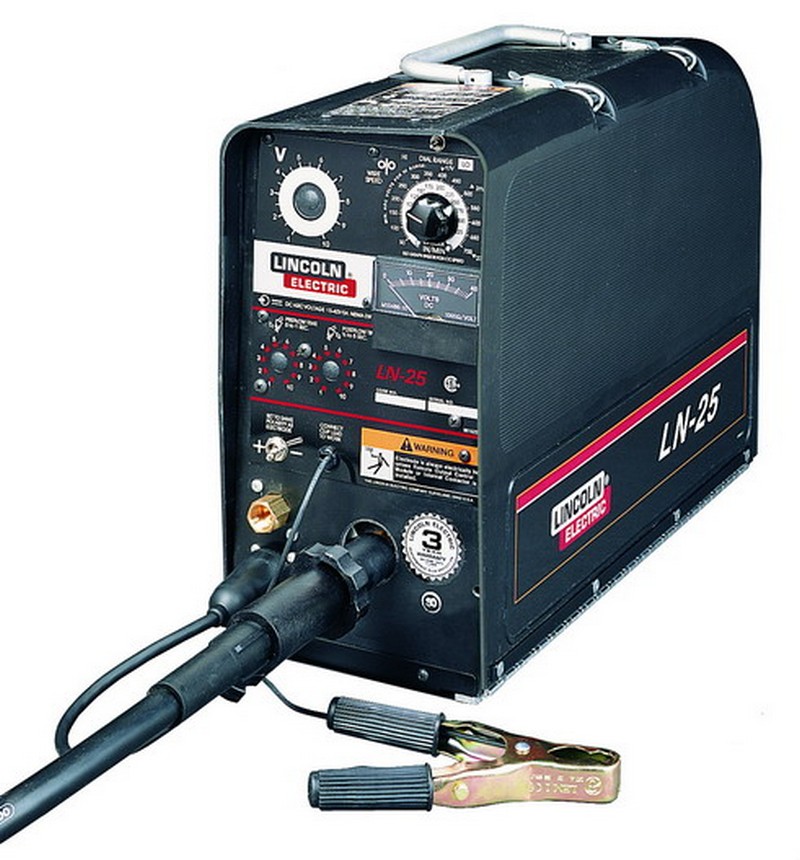

- LN-25
- LN-742
- Wire Feed Module

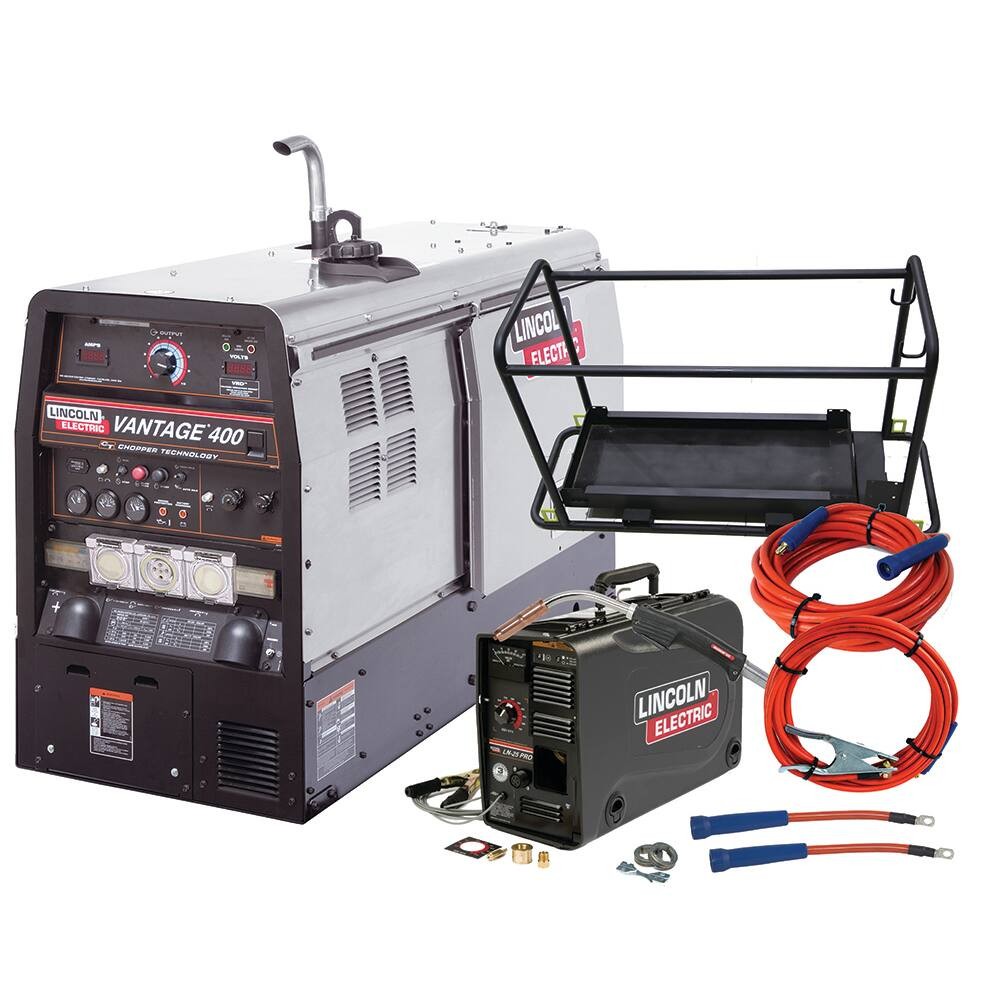

Сварочные генераторы
- Ranger 250 GXT
- Ranger 305G
- Air Vantage 500
- Air Vantage 566X
Пульты управления
- K857
- K857-1
- K10095-1
- K10124-1

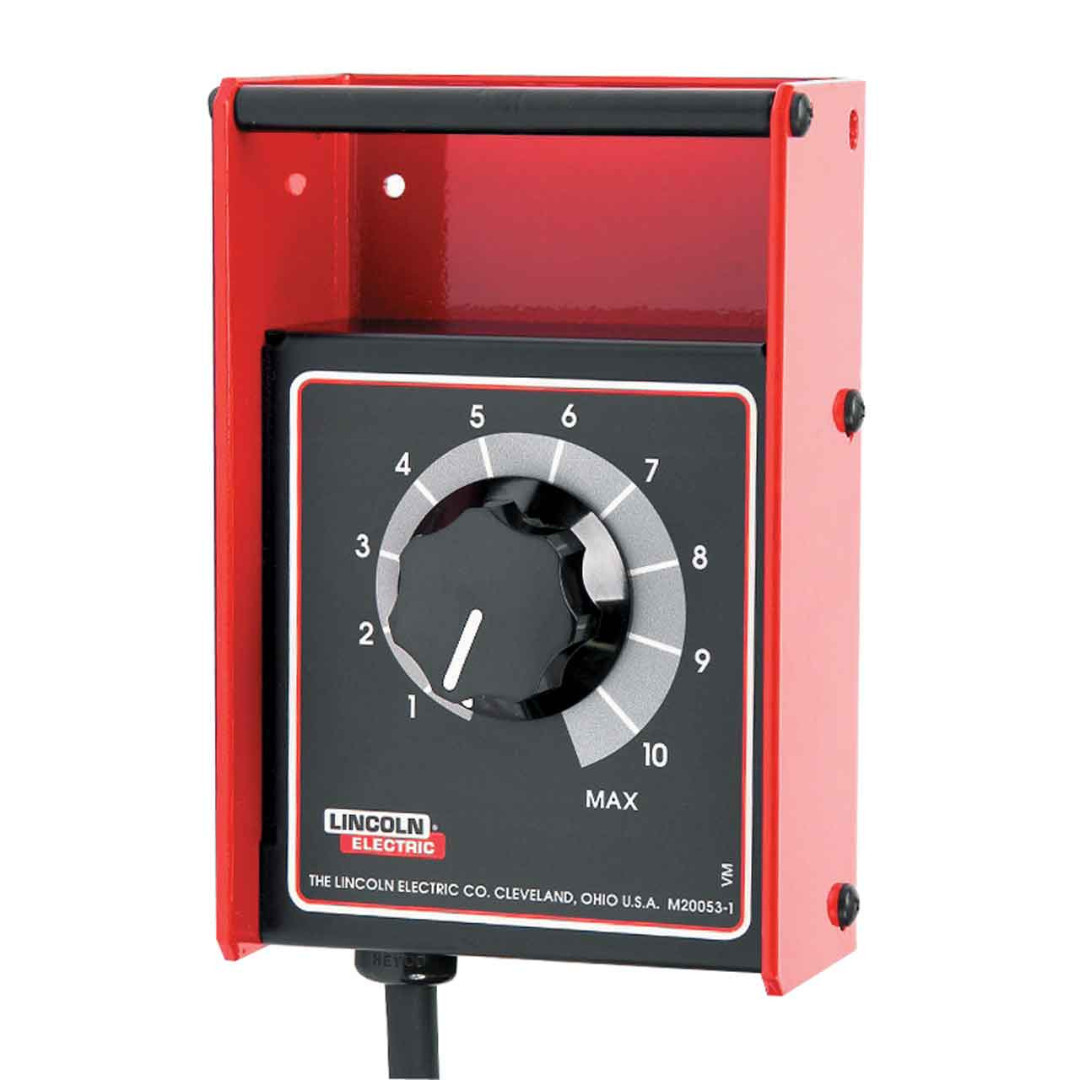

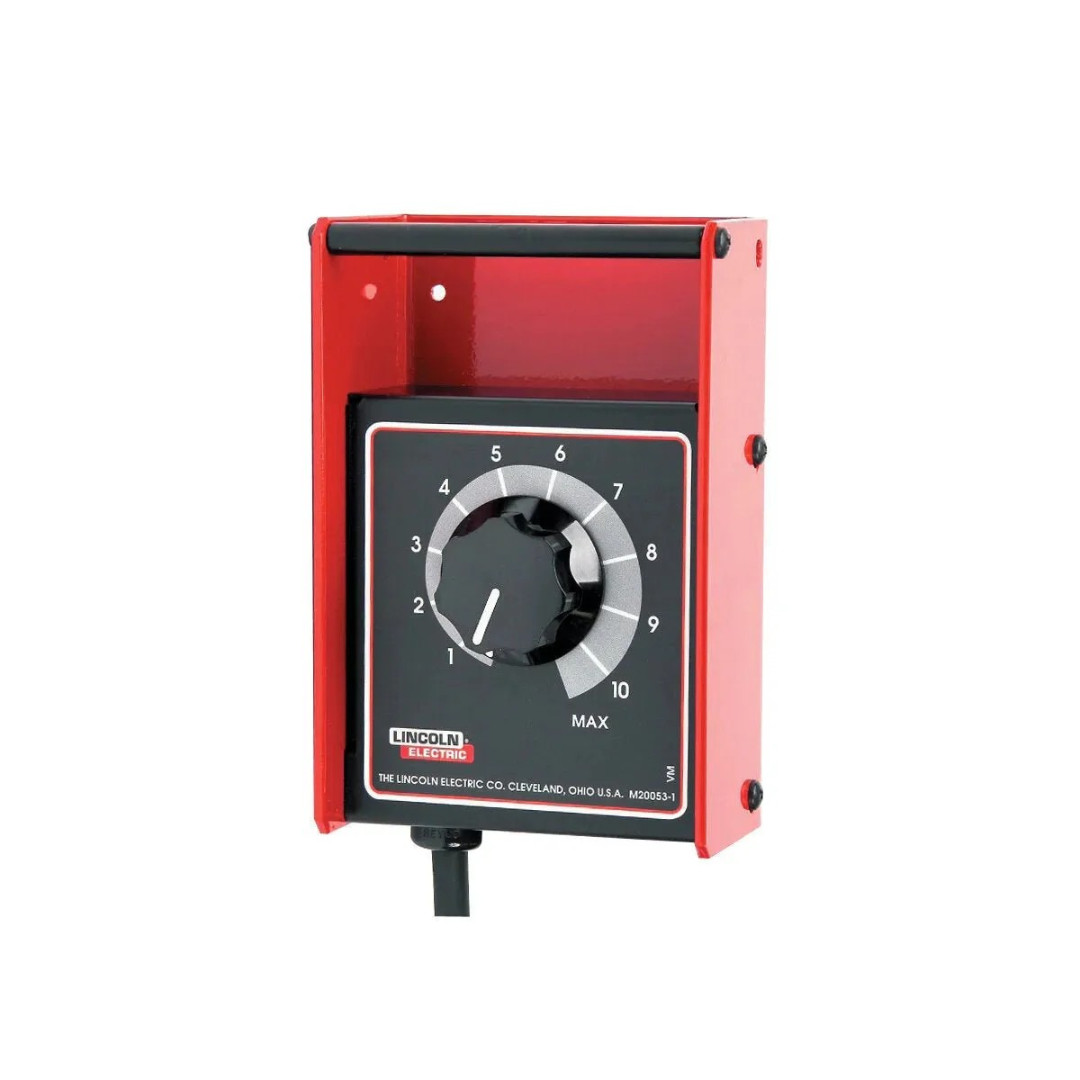

Дистанционный пульт Lincoln Electric K857
Один из наиболее известных аксессуаров Lincoln Electric — пульт дистанционного управления K857. Он позволяет регулировать сварочный ток непосредственно возле сварщика.
Таблица номеров серии T10812
Ниже приведены основные номера потенциометров этого семейства.
| Номер | Описание | Комментарий |
|---|---|---|
| T10812-92 | Потенциометр 10 kΩ | Ранняя ревизия |
| T10812-112 | Потенциометр 10 kΩ | Обновлённая версия |
| T10812-117 | Потенциометр 10 kΩ | Отдельная ревизия |
| T10812-119 | Потенциометр 10 kΩ | Наиболее распространённая версия |
Почему существует несколько номеров
Lincoln Electric регулярно обновляет конструкцию деталей. Новые версии получают новые каталожные номера, но сохраняют те же электрические параметры.
- тот же номинал сопротивления
- та же электрическая характеристика
- совместимость с тем же оборудованием
Типичные симптомы неисправности потенциометра
- скачки сварочного тока
- нестабильная регулировка
- пропадание регулировки
- самопроизвольное изменение режима
При износе потенциометра регулировка становится нестабильной.
Вывод
Потенциометры серии T10812 — это небольшая, но важная деталь системы управления сварочных аппаратов Lincoln Electric.
Несмотря на разные каталожные номера — T10812-92, T10812-112, T10812-117 и T10812-119, все они относятся к одному семейству потенциометров номиналом 10 kΩ.
Именно благодаря этим небольшим элементам оператор может точно управлять режимами сварки и добиваться стабильной работы оборудования.
